Grado 80

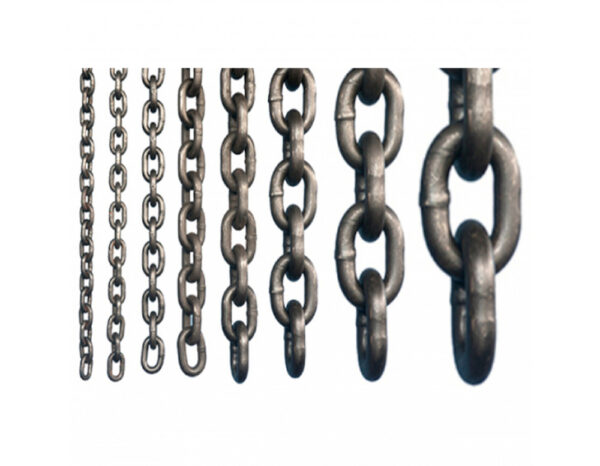

Cadena Eslabonada Grado 80
| 0/5 (0)

Recomendaciones de cargas máxima de trabajo y uso de las cadenas

Carga Máxima de Trabajo Para el Cálculo de las Cargas Máximas de Trabajo reflejadas en las tablas, se ha aplicado un coeficiente de seguridad de 4.

Solicitar Cotización

Envio a nivel nacional

Compartir

Carga Simétrica
En los pulpos de cadena de 3 y 4 ramales, la carga es soportada como máximo por 3 tres ramales si se cumple lo siguiente:

  • El Centro de Gravedad de la carga, queda centrado en la geometría del pulpo.
  • Todos los ramales deben tener el mismo ángulo de inclinación, en algunos casos se deben colocar ganchos acortadores.
  • En caso de un pulpo de tres ramales, estos deben estar sujetos formando un ángulo de 120º los unos respecto a los otros.

Carga Asimétrica
En el caso de trabajar con una carga con enganches colocados de forma asimétrica, la carga límite de trabajo se reducirá a un 50%. Carga amarrada de forma ahorcada o con eslingas en cesto. De esta forma, la carga límite de trabajo debe ser reducida al 80% del valor nominal.

Modo de Uso de la Cadena

  • No realizar elevaciones con una cadena torcida.
  • Acortar las cadenas sólo con ganchos acortadores. Los nudos deben ser evitados.
  • Cuando se manipulen cargas con bordes, puntas aladas o cortantes, se deben proteger las cadenas con rellenos o acolchamientos apropiados.
  • Los ganchos no deben agarrar las cargas con sus extremos. Siempre por la parte interior.
  • Los ganchos no utilizados durante la elevación , deben jarse a la anilla principal.
  • Asegurarse de que la anilla pueda moverse libremente por el gancho de la grúa.
  • Reemplazar los accesorios dañados tan pronto sean detectados.
  • No sobrecargar las cadenas, asegurarse de que la inclinación del ángulo es respetada y en caso de duda, elegir siempre una cadena mayor.
Calibre Código Dimensiones Internas del eslabón Peso x mt Carga Límite de Trabajo
Pulg mm Ancho (mm) Largo (mm.) kg kg
3/16" 5.0 713 6.3  15.2  0.52  500
 1/4" 7.0  714 9.7  21.0  1.08  1.500
5/16" 8.0 715 11.0  24.0 1.42  2.000
3/8" 10.0 717 14.5 30.0  2.20  3.200
1/2" 13.0 718 17.4  39.0 3.70  5.000
5/8" 16.0 719 23.5  48.0  5.70  8.200
3/4" 20.0 720 30.0  60.0  8.90  12.500
1" 26.0 721 36.8  77  14.80  21.500

Cadenas de acero de alta resistencia, fabricadas con aceros aleados especiales, de alta tecnología y tratadas térmicamente, para una superior combinación de fuerza, ligereza y durabilidad.

Son usadas para seguridad y antirrobo, eslingas, polipastos, trincaje de cargas, forestal, pesca, minería, sector metalúrgico, etc.

TEMPERATURA de la Cadena NUEVO VALOR DE LA CARGA LÍMITE DE TRABAJO EN % RELATIVO A LOS VALORES DADOS EN LAS TABLAS DE CARGA LÍMITE DE TRABAJO EN CONDICIONES NORMALES.
-40°C hasta +200°C 100%
+200°C hasta +300°C 95%
+300°C hasta +400°C 75%
